真空钎焊炉
发布时间： 2024-12-16 浏览次数：3634
真空钎焊炉是一种专门设计用于在高真空环境下进行钎焊工艺的设备，广泛应用于航空航天、汽车制造、电子工业、精密机械等领域。该设备通过精确控制气氛条件（如真空环境）和温度，确保金属件在无氧化条件下完成高效的焊接过程。真空钎焊炉能够显著提高焊接质量，减少焊缝中的气孔和杂质，适用于对焊接质量和美观度要求极高的应用场合。
| 设备特点： 1、双层保温结构，带风冷夹层； 2、高纯度al2o3纤维耐火保温材料，最大节约能源； 3、耐火炉膛上的高纯度氧化铝涂层可延长使用寿命； 4、高纯石英炉塞可帮助您 在管内建立自定义的温度梯度。 5、完善的过温，短偶，断冷却水保护措施，安全无忧！ 6、测温孔和观察窗可互换（单选） | |||||
产品型号 | nbd-vah1200-20tif | |||||
电气规格 | ac220v 4kw | |||||
系统真空 | 5-10pa（如需更高真空度可选分子泵） | |||||
可达温度 | ≦800℃ （连续） | |||||
加热速率 | ≤20 ℃/分钟 | |||||
加热区尺寸 | ø190 *200mm | |||||
腔体隔板 | 双层 | |||||
炉体尺寸 | l750*h高540*w深610mm | |||||
温场分布 | 如图所示：此为该设备温区曲线图仅供参考 | |||||
控制系统 |
| 1.nbd-101e嵌入式操作系统中英文互换图形界面，7寸真彩触屏输入，智能式人机对话模式，非线性式样温度修正； | ||||
温度精度 | /- 1 ℃ | |||||
加热元件 |
| 环形加热mo掺杂的fe-cr-al合金加热体，温场均匀可靠 | ||||
密封系统 |
|
| ||||
真空度：≤10pa（机械泵） | ||||||

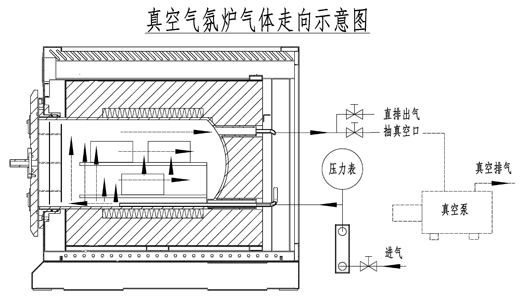

供气系统及压力测量 |
| 采用带有减震油的机械压力表，和1路小流量高精度浮子流量计 | ||||
净重 | 20kg | |||||
设备使用注意事项 | 1.设备使用时，炉管内压力不得超过0.15mpa（绝对压力），以防止压力过大造成设备损坏； 2.真空下使用时，设备使用温度不得超过1000℃。 3.供气钢瓶内部气压较高，向炉管内通入气体时，气瓶上必须安装减压阀，建议在选购试验用小压力减压阀，减压阀量程为相对压力0.01mpa-0.15mpa,使用时会更加精确安全。 4.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态，防止腔体损坏； 5.高纯石英管的长时间常压下的使用温度≦1150℃； 6.加热烧结时，应打开排气端阀门，避免加热升温时腔体压力增大导致腔体破裂。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，气压表压力需在示安全范围内若绝对压力反向压力≦0.05mpa，或正向压力≧0.15mpa时必须立刻打开排气端阀门，以防意外发生（如腔体破裂）； 7.使用此设备进行高温烧结，必须连接水冷机才可进行操作，以避免高温密封硅胶圈融化。 8.慎重烧结含碱性离子的物料，碱性离子会对腔体造成析晶损或。 | |||||
ag亚洲游戏国际平台的服务支持 | 贰年有限保修，提供终身支持（保修范围内不包括易耗部件，例如石英腔体和o形圈等） | |||||
1. 航空航天
发动机部件：
镍基高温合金涡轮叶片与导向器钎焊（bni-2 钎料，1120°c）；
钛合金蜂窝结构面板（ti-cu-ni 钎料，950°c）；
热交换器：不锈钢/inconel 板翅式换热器，气密性要求 ≤1×10⁻⁹ pa·m³/s。
2. 电子与半导体
功率模块：
igbt 基板（dbc）与铜底板用 ag-cu-ti 钎料（850°c）连接；
sic 功率器件散热基板（mo-cu / aln）；
真空电子器件：行波管、磁控管内部陶瓷-金属封接。
3. 工具与超硬材料
金刚石工具：
金刚石颗粒与硬质合金基体用 cu-sn-ti 钎料（900°c）实现化学键合；
pcd/pcbn 刀具：聚晶金刚石/立方氮化硼复合片钎焊到刀杆。
4. 新能源
氢能装备：
不锈钢双极板流场板钎焊（用于 pem 电解槽）；
核聚变装置：
铍/铜第一壁部件连接（需超高真空防氚渗透）。
5. 医疗器械
植入器械：
钛合金骨科植入物组件连接（无助焊剂残留，生物相容性高）；
手术器械：不锈钢精密部件气密封装。
